Flexgleise aus C-Gleis
Mail an ThKaS

Selbstbauanleitung für Flexibles C-Gleis

Bauanleitung von Bernd-Jost Bolle

Bei der hier aufgeführten Methode dienen verschiedene Gleisstücke als  Ausgangsmaterial:
Für Kurvenradien von r = 2000 mm bis unendlich (also gerade) ist es das Gleisstück 24236.
Für Kurvenradien von r = 900 mm bis r =  2000 mm ist es das Gleisstück 24912.

Aufbauanleitung für r > 2000 mm ausgehend von 24236:

Aus einem geraden Gleisstück wird ein gebogenes Gleisstück, Bild1 zeigt  verschiedene Kurvenradien und das benötigte Werkzeug (Schutzbrille für die Augen  nicht vergesen!):



C_Gleis5.103

1. Schritt:

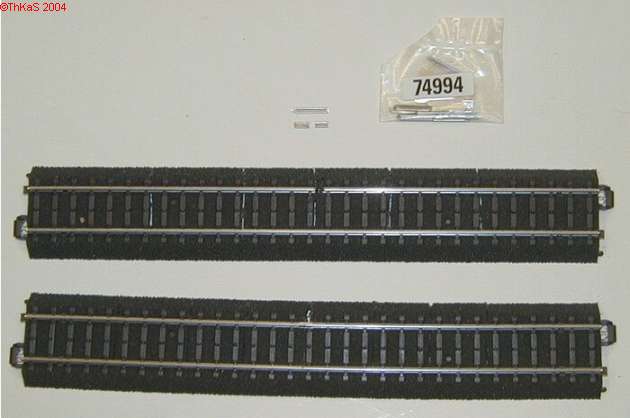

Als erstes wird das Gleisstück auf den Kopf gedreht  und dann werden die Schnittlinien für die „Dehnungsfugen“ festgelegt und  angezeichnet. Aus der Erfahrung sollten es zwischen 3 und 5 Stück sein. Je  kleiner der Radius, desto mehr „Dehnungsfugen“ müssen eingeplant werden.
Die  Abstände zwischen den „Dehnungsfugen“ (x) sollten immer gleich groß sein und der  Abstand der äußeren „Dehnungsfugen“ zu den Gleisenden (Y) halb so groß  (Y=x/2).

Die „Dehnungsfugen“ legt man – der besseren Optik wegen – immer neben eine Schwelle, das Einschneiden des Gleiskörpers erfolgt dann von unten mit Hilfe einer Trennscheibe (Drehmel oder Proxon). Die Schnitte gehen jeweils von der  späteren Außen-Schiene bis zur entgegengesetzten Böschungsseite (spätere  Gleisinnenseite) und durchtrennen dabei auch den Mittelleiter, dadurch bleibt  neben der späteren Außen-Schiene der Böschungskörper vollständig erhalten.



C_Gleis6.102

2. Schritt:
Als nächstes wird die zukünftige Innen-Schiene in der  Mitte einmal mit der Trennscheibe aufgeschnitten, dadurch entsteht in der zukünftigen Innen-Schiene ein Spalt von ca. 1mm. Bevor dieser Spalt ausgeweitet werden kann (oder anders ausgedrückt, die spätere Innen-Schiene die richtige Länge besitzt), muß durch probeweises verbiegen des Gleises der mögliche minimale Kurvenradius ermittelt werden. Je kleiner der Kurvenradius werden soll, desto größer muß der Spalt in der Innen-Schiene ausfallen. An die Spaltgröße in  der späteren Innen-Schiene muß man sich also zuerst einmal rantasten, nach den ersten Erfahrungen gelingt dies dann allerdings immer schneller und  präziser.

3. Schritt:

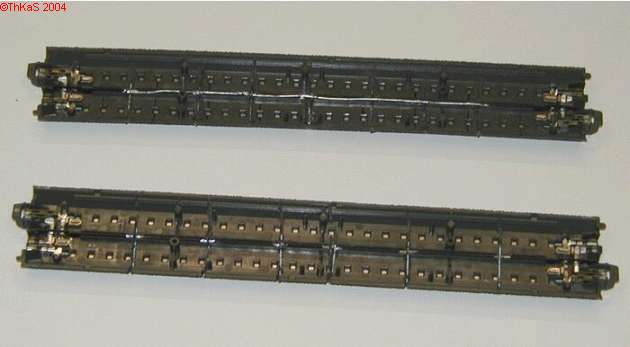

Wenn die Innen-Schiene dann die richtige Länge hat,  wird an der Trennstelle ein halber Schienenverbinder Artikelnr. 74994 aufgeschoben. Der Bettungskörper vom Gleis kann jetzt in der vorgesehenen  Gleiskrümmung fixiert auf dem Kopf liegend zusammengeklebt werden,
vorzugsweise verwendet man hierfür UHUplus schnellfest.



C_Gleis3.102

4. Schritt:
Nach dem Aushärten des Klebers muß der Mittelleiter  an den Trennstellen der „Dehnungsfugen“ neu verbunden werden. Dies geschieht am besten mit einem Stück abisoliertem Telefondraht, der an den angeschliffenen Mittelleiter angelötet wird.

Somit ist das neue C-Gleis mit individuellem Kurvenradius einsatzbereit und  kann, Dank der weiterhin vorhandenen Gleisübergänge, wie jedes normale C-Gleis  eingesetzt werden.

Viel Spaß beim Basteln wünscht Euch
BJB
